Oranier Troll Feuerraumauskleidung A

Feuerraumauskleidung A für den Kaminofen Oranier Troll Typ 4625-6, Serie 1

• Der Hersteller hat die Produktion dieses Artikels eingestellt. Sofern wir über einen Restbestand verfügen, ist dieses Ersatzteil bei uns erhältlich

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich an der Anzahl der Bodensteine, der Breite vom Seitenstein links vorne (105 x 420 mm) und der Beschaffenheit der Zugumlenkung.

Oranier Troll Typ 4625-6, Serie 1 Feuerraumauskleidung Eckdaten:

Oranier Troll Typ 4625-6, Serie 1 bis Baujahr 12/2003 Feuerraumsteine Eckdaten:

• 12 Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Vermiculite
• Bodenstein vorne links (175 x 147 x 30 mm), Bodenstein vorne rechts (175 x 147 x 30 mm)
• Bodenstein hinten (136 x 105 x 30 mm)
• Bodenstein links (102 x 130/220 x 30 mm), Bodenstein rechts (102 x 130/220 x 30 mm)
• Seitenstein links vorne (105 x 420 x 25 mm), Seitenstein rechts vorne (105 x 420 x 25 mm)
• Seitenstein links hinten (105 x 420 x 25 mm), Seitenstein rechts hinten (105 x 420 x 25 mm)
• Rückwandstein links(105 x 420 x 25 mm), Rückwandstein rechts (105 x 420 x 25 mm)
• Zugumlenkung (310 x 210 x 25 mm)

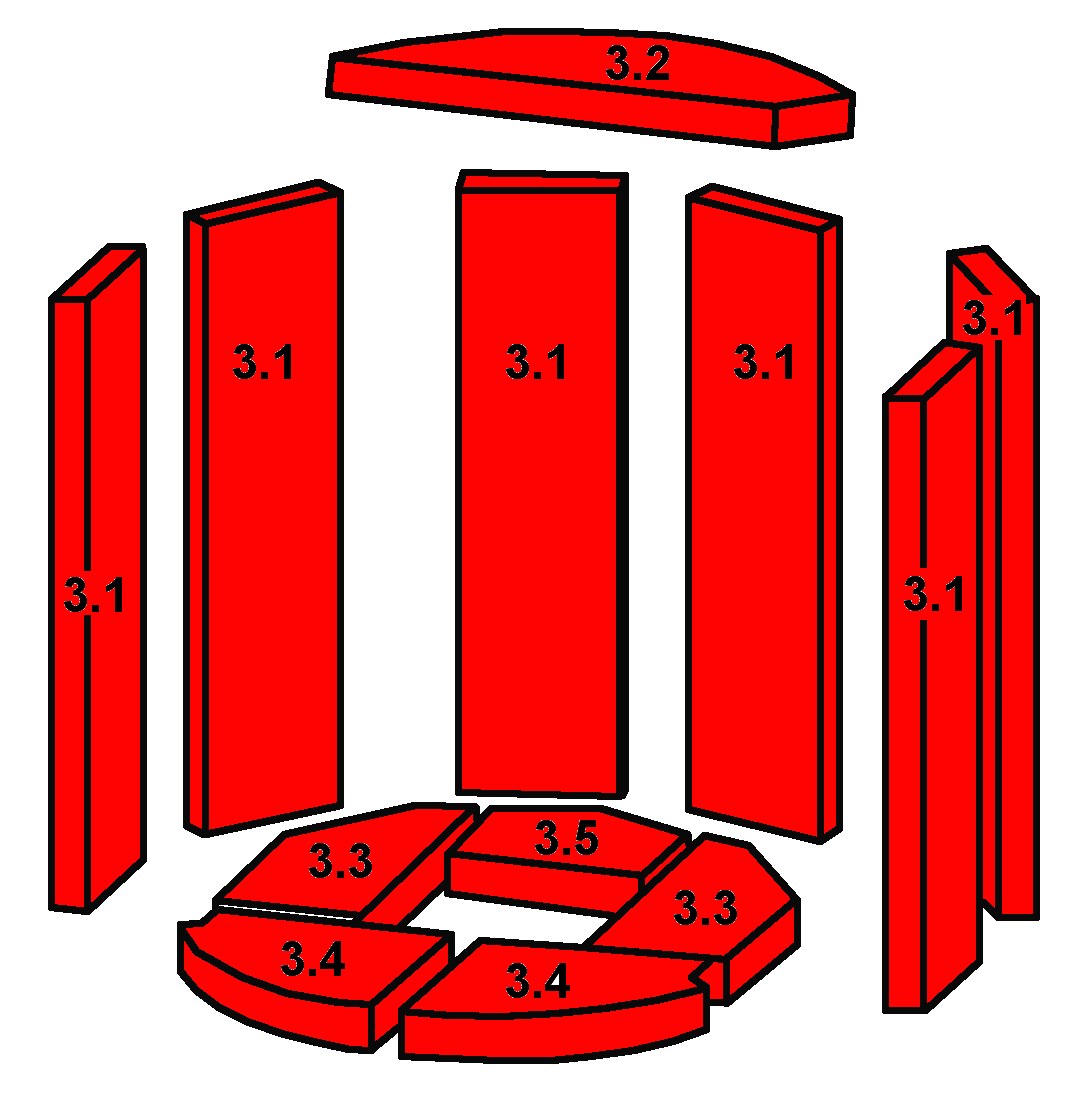

• Positionen 3.1, 3.2, 3.3, 3.4, 3.5 in der Explosionszeichnung
